L’essentiel en 30 secondes
Fusible grillé voiture : Il se reconnaît à son filament cassé ou noirci visible à l’intérieur.
Les signes courants sont un équipement qui ne fonctionne plus (fermeture centralisée, essuie-glaces, etc.).
Pour vérifier : ouvrez la boîte à fusibles → inspectez visuellement → comparez avec un fusible intact → remplacez-le par le même calibre.
Consultez le carnet d’entretien pour la localisation exacte.
Fusible grillé voiture : qu’est-ce que c’est ?
Un fusible grillé est un composant électrique défectueux dont le filament interne s’est rompu ou fondu. Il ne peut plus protéger le circuit et l’équipement correspondant cesse de fonctionner.
Pourquoi ça grille ?
- Surcharge électrique : trop de courant passe dans le circuit
- Court-circuit : deux fils électriques se touchent accidentellement
- Usure naturelle : le fusible vieillit après plusieurs années
- Défaut d’un équipement : un moteur ou un relais tire trop de courant
Conséquence immédiate : L’équipement protégé par ce fusible s’arrête complètement de fonctionner.
🔴 Comment reconnaître un fusible grillé voiture ? (Les signes)
Signes d’alerte dans votre voiture
Avant même d’ouvrir la boîte à fusibles, vous remarquerez :
| Signe | Exemple |
|---|---|
| Un équipement ne fonctionne plus | Fermeture centralisée bloquée, essuie-glaces immobiles, climatisation éteinte |
| Perte soudaine et complète | Pas de fonctionnement partiel, c’est du tout ou rien |
| Autres équipements fonctionnent normalement | Seul le circuit protégé par ce fusible est affecté |
| Odeur de brûlé | Près du boîtier à fusibles (signe d’une surcharge grave) |
| Aucun bruit, aucun mouvement | Contrairement à un moteur défectueux qui ferait du bruit |
🔍 Inspection visuelle : identifier un fusible grillé
Où regarder ?
Un fusible grillé voiture peut se trouver dans deux endroits :
- Sous le tableau de bord (côté conducteur) – derrière un panneau amovible
- Compartiment moteur – près de la batterie, sous un couvercle plastique
Consultez votre carnet d’entretien pour la localisation exacte.
Les 4 états d’un fusible
✅ FUSIBLE OK (intact)
Apparence :
- Filament visible et intact à l’intérieur
- Couleur transparente ou légèrement teintée
- Aucune trace de brûlure
- Boîtier propre et brillant
┌─────────────────┐
│ FUSIBLE OK │
│ ┌─────────┐ │
│ │ ═══════ │ │ ← Filament intact
│ └─────────┘ │
└─────────────────┘
❌ FUSIBLE GRILLÉ VOITURE (cassé)
Apparence :
- Filament cassé en deux ou complètement absent
- Vous voyez clairement la rupture au milieu
- Boîtier peut être légèrement noirci
- C’est le cas le plus courant
┌─────────────────┐
│ FUSIBLE GRILLÉ │
│ ┌─────────┐ │
│ │ ═╳═════ │ │ ← Filament cassé
│ └─────────┘ │
└─────────────────┘
C’est celui-ci qu’il faut remplacer !
🔥 FUSIBLE BRÛLÉ (surcharge grave)
Apparence :
- Filament complètement noirci ou fondu
- Boîtier noirci, décoloré ou même fondu
- Intérieur très sombre, presque noir
- Odeur de brûlé possible
┌─────────────────┐
│ FUSIBLE BRÛLÉ │
│ ┌─────────┐ │
│ │ ███████ │ │ ← Complètement noirci
│ └─────────┘ │
└─────────────────┘
Signe d’une surcharge électrique. Consultez un mécanicien après remplacement.
⚠️ FUSIBLE FATIGUÉ (usure)
Apparence :
- Filament intact mais avec dépôt noir léger
- Boîtier légèrement terni
- Fusible encore fonctionnel mais en fin de vie
- Peut griller à tout moment
┌─────────────────┐
│ FUSIBLE FATIGUÉ │
│ ┌─────────┐ │
│ │ ═══•═══ │ │ ← Dépôt noir
│ └─────────┘ │
└─────────────────┘
À remplacer préventivement pour éviter une panne.
📸 Comparaison visuelle : fusible OK vs fusible grillé voiture
| Fusible OK | Fusible Grillé |
|---|---|
 |
 |
| Filament visible et continu | Filament cassé ou absent |
| Boîtier transparent/clair | Boîtier noirci |
| Aucune trace de brûlure | Traces de brûlure visibles |

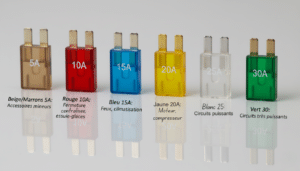

🎨 Identifier par la couleur
Chaque calibre de fusible a une couleur spécifique. Si le fusible est grillé, vous devez le remplacer par la même couleur :
| Couleur | Calibre | Équipement typique |
|---|---|---|
| 🟤 Beige/Marron | 5A | Accessoires mineurs |
| 🔴 Rouge | 10A | Fermeture centralisée, essuie-glaces, clignotants |
| 🔵 Bleu | 15A | Feux, climatisation |
| 🟡 Jaune | 20A | Moteur, compresseur |
| ⚪ Blanc | 25A | Circuits puissants |
| 🟢 Vert | 30A | Circuits très puissants |
Important : Ne jamais remplacer un fusible par une couleur différente. Cela changerait la protection du circuit.
🔧 Test au multimètre (méthode avancée)
Si vous avez un multimètre et que vous voulez confirmer un fusible grillé voiture :
Procédure
- Réglez le multimètre en mode ohmmètre (symbole Ω)
- Placez les deux pointes sur les extrémités du fusible
- Lisez la résistance :
- 0 Ω (zéro) = Fusible OK ✅
- ∞ (infini) = Fusible grillé ❌
Interprétation
| Résistance | État | Action |
|---|---|---|
| 0 Ω | Fusible OK | Pas de remplacement nécessaire |
| 0,1 – 1 Ω | Fusible fatigué | À remplacer préventivement |
| ∞ (infini) | Fusible grillé | À remplacer immédiatement |
📋 Schéma du boîtier à fusibles
Chaque fusible est numéroté et étiqueté sur le couvercle du boîtier :
┌──────────────────────────────────┐
│ BOÎTE À FUSIBLES │
├──────────────────────────────────┤
│ 1. Essuie-glaces (15A) 🔵 │
│ 2. Climatisation (20A) 🟡 │
│ 3. Fermeture centr. (10A) 🔴 │ ← Exemple
│ 4. Feux avant (15A) 🔵 │
│ 5. Feux arrière (10A) 🔴 │
│ 6. Allume-cigare (12A) 🔴 │
│ … │
└──────────────────────────────────┘
Chaque fusible protège un circuit spécifique. L’étiquette vous indique lequel.
✅ Procédure de remplacement (étape par étape)
Avant de commencer
Matériel nécessaire :
- ✓ Fusible de remplacement (même calibre et même couleur)
- ✓ Pince à fusible (optionnel, souvent fournie dans le boîtier)
- ✓ Gants ou mouchoir (pour éviter les traces)
- ✓ Lampe de poche (si mauvaise luminosité)
Sécurité :
- ✓ Coupez le contact
- ✓ Attendez 5 minutes avant d’intervenir
- ✓ Assurez-vous que le moteur est froid
Étapes de remplacement
1️⃣ Localisez le boîtier à fusibles
- Ouvrez le panneau sous le volant ou le capot moteur
- Identifiez le boîtier plastique noir/gris
- Lisez l’étiquette sur le couvercle
2️⃣ Identifiez le fusible défectueux
- Consultez l’étiquette pour trouver le circuit (ex : « Fermeture centralisée = fusible n°3″)
- Repérez le numéro dans le boîtier
- Vérifiez visuellement : filament cassé ou noirci ?
3️⃣ Retirez le fusible grillé
- Utilisez la pince à fusible (plus sûr) ou vos doigts
- Tirez fermement et droit vers vous
- Ne forcez pas si le fusible est coincé
4️⃣ Vérifiez le calibre et la couleur
- Lisez le chiffre sur le fusible grillé (ex : 10A)
- Notez la couleur (ex : rouge = 10A)
- Achetez un fusible neuf du même calibre ET de la même couleur
5️⃣ Installez le nouveau fusible
- Insérez le fusible neuf droit dans son logement
- Poussez jusqu’à ce qu’il s’enclenche (légère résistance)
- Vérifiez qu’il est bien enfoncé et stable
6️⃣ Testez le circuit
- Fermez le boîtier à fusibles
- Redémarrez le moteur
- Testez l’équipement (ex : fermeture centralisée, essuie-glaces)
⚠️ Sécurité et précautions
À FAIRE ✅
| Action | Raison |
|---|---|
| Couper le contact avant d’intervenir | Éviter les chocs électriques |
| Remplacer par le même calibre ET la même couleur | Protéger le circuit correctement |
| Garder des fusibles de secours | Dépannage rapide en cas de besoin |
| Consulter le carnet d’entretien | Localisation exacte et calibres |
| Vérifier la cause de la panne | Éviter que le nouveau fusible grille |
À NE PAS FAIRE ❌
| Action | Danger |
|---|---|
| Utiliser un fusible de calibre supérieur | Risque d’incendie ou de dommage électrique |
| Remplacer un fusible par du fil de fer | Destruction du circuit et incendie |
| Intervenir moteur chaud | Brûlures ou chocs électriques |
| Ignorer les fusibles grillés répétés | Signe d’un problème électrique plus grave |
| Forcer sur un fusible coincé | Casser le boîtier ou le fusible |
🔧 Que faire si le fusible grille à nouveau ?
Si le nouveau fusible grille immédiatement ou après quelques jours, c’est le signe d’un problème électrique plus grave :
Causes possibles
| Cause | Symptômes | Solution |
|---|---|---|
| Court-circuit | Fusible grille en quelques secondes | Diagnostic électrique chez un mécanicien |
| Surcharge du circuit | Équipement défectueux tire trop de courant | Remplacer l’équipement (moteur, relais, etc.) |
| Câblage endommagé | Isolation usée, contact avec la carrosserie | Inspection et réparation du câblage |
| Composant défectueux | Moteur de fermeture, compresseur clim, etc. | Remplacement du composant |
⚠️ Ne pas ignorer : Si un fusible grille 3 fois de suite, consultez un mécanicien. C’est un symptôme d’une panne électrique.
💡 Entretien et prévention
Bonnes pratiques pour un fusible grillé de voiture
✓ Vérifiez régulièrement l’état des fusibles (tous les 6 mois)
✓ Gardez des fusibles de secours dans votre véhicule (assortiment complet)
✓ Nettoyez les contacts du boîtier si vous voyez de la corrosion
✓ Évitez les surcharges (trop d’accessoires branchés simultanément)
✓ Consultez le carnet d’entretien pour les fusibles spécifiques à votre modèle
Où acheter des fusibles ?
- Concession automobile (marque de votre véhicule)
- Magasins auto (Accessoire Pour voiture, Norauto, Halfords, etc.)
- En ligne (Amazon, eBay, sites spécialisés)
- Stations-service (dépannage d’urgence)
Budget : 1-5€ par fusible (très bon marché)
Y a t-il un lien avec la fermeture centralisée ?
La fermeture centralisée est protégée par un fusible dédié (généralement 10A, rouge). Si votre fermeture centralisée ne fonctionne pas, le fusible peut être en cause. Consultez notre guide complet : Fermeture centralisée qui ne ferme pas pour diagnostiquer le problème.
FAQ – Vos questions
Comment savoir si un fusible est grillé sans l’ouvrir ?
Les signes principaux sont un équipement qui ne fonctionne plus du tout (pas de fonctionnement partiel).
Ouvrez la boîte à fusibles et inspectez-les visuellement.
Un fusible grillé peut-il être dangereux ?
Un fusible grillé coupe simplement l’alimentation du circuit, c’est son rôle.
En revanche, si l’équipement concerné est critique (feux, freins), rouler devient dangereux.
Quel est le coût de remplacement d’un fusible ?
Si vous le remplacez vous-même, c’est gratuit.
Un mécanicien facture en moyenne 30 à 80 € pour le diagnostic et le remplacement.
Combien de temps dure un fusible ?
En utilisation normale, sa durée de vie est de 5 à 10 ans.
Un fusible qui grille souvent indique un problème électrique.
Puis-je remplacer un fusible 15A par un 20A ?
Cela supprime la protection du circuit et peut provoquer un incendie ou des dégâts électriques.
Utilisez toujours le même calibre et la même couleur.
Où trouver le calibre du fusible ?
- Sur le couvercle du boîtier à fusibles (schéma)
- Sur le fusible lui-même (valeur inscrite)
- Dans le carnet d’entretien du véhicule
Peut-on rouler avec un fusible grillé ?
L’équipement protégé ne fonctionnera plus.
Si c’est la fermeture centralisée, vous ne pourrez pas verrouiller la voiture.
S’il s’agit des feux, c’est dangereux et illégal.
Comment savoir quel fusible correspond à quel équipement ?
Elle liste chaque circuit avec son calibre.
Exemple : Fusible 3 = Fermeture centralisée (10A).
Faut-il éteindre le moteur avant de remplacer un fusible ?
Coupez le contact et attendez 5 minutes avant d’intervenir.
Cela évite les chocs électriques et les dommages au système.
Que faire si je ne trouve pas la boîte à fusibles ?
- Consultez le carnet d’entretien
- Recherchez sur YouTube : “boîte à fusibles + modèle”
- Contactez votre concessionnaire
Un fusible peut-il exploser ?
Un fusible grille généralement sans bruit.
Des étincelles ou une explosion indiquent un court-circuit grave.
Arrêtez immédiatement le moteur et consultez un mécanicien.
Combien de fusibles une voiture a-t-elle ?
Les véhicules modernes en ont davantage à cause du nombre élevé de circuits électriques.
Peut-on voir un fusible grillé à l’œil nu ?
Un fusible grillé présente un filament cassé ou noirci, visible immédiatement.
Comparez-le avec un fusible intact pour confirmer.
📚 Sources utiles
- Vroomly – Boîte à fusibles : rôle, localisation, réparation – Guide complet avec photos
- Mister Auto – Comment changer un fusible sur sa voiture – Tutoriel détaillé
- Caradisiac – Comment changer un fusible de voiture – Conseils pratiques
- TME – Guide complet des fusibles automobiles – Informations techniques
- Carnet d’entretien de votre véhicule – La source la plus fiable pour votre modèle spécifique
